Hộp Kiểm Tra Tiếp Địa IP65

Hộp kiểm tra tiếp địa là gì?

Hộp kiểm tra tiếp địa là thiết bị chuyên dụng dùng để cách tập hợp các đầu dây tiếp địa và là nơi thực hiện việc đo kiểm điện trở hệ thống tiếp địa định kỳ.

Tại sao bạn cần nó?

• Kiểm tra định kỳ: Dễ dàng đo đạc mà không cần đào bới hệ thống cọc.

• Bảo vệ mối nối: Giữ cho các điểm kết nối không bị oxy hóa do tác động từ môi trường.

• Thẩm mỹ: Giúp hệ thống dây dẫn được gọn gàng, chuyên nghiệp.

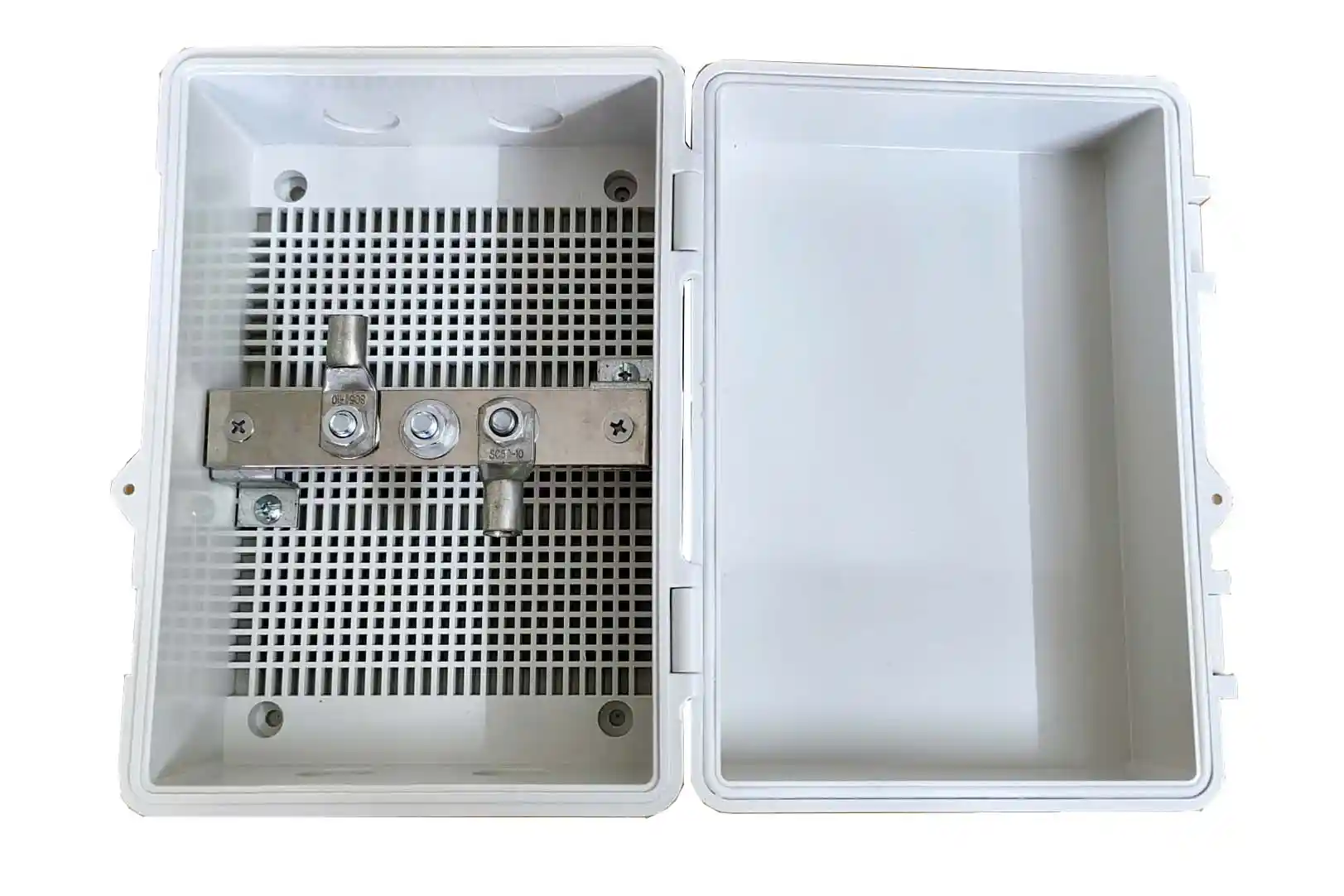

Cấu Tạo Hộp Kiểm Tra Tiếp Địa

Một hộp kiểm tra tiếp địa tiêu chuẩn thường gồm:

• Vỏ hộp: Nhựa ABS, PVC hoặc composite chống UV, chịu va đập

• Thanh đồng hoặc cực đấu nối: Dùng để kẹp dây tiếp địa và dây thoát sét

• Nắp đậy: Có thể khóa, chống bụi và nước

• Ốc siết bằng đồng hoặc inox: Chống gỉ sét, đảm bảo tiếp xúc điện tốt

Hướng dẫn lắp đặt hộp kiểm tra tiếp địa

Việc lắp đặt đúng kỹ thuật quyết định đến độ chính xác khi đo kiểm trở kháng. Hãy thực hiện theo 4 bước sau:

1. Xác định vị trí: Thường lắp ở độ cao 0.3m – 1m so với mặt đất để thuận tiện cho việc đo đạc.

2. Lắp đặt vỏ hộp: Đục tường (nếu lắp âm) hoặc bắt vít cố định (nếu lắp nổi).

3. Kết nối dây dẫn: Đưa dây tiếp địa từ kim thu sét xuống và dây từ bãi cọc lên vào bên trong hộp.

4. Siết chặt đầu cốt: Sử dụng kìm bấm cốt chuyên dụng để kết nối dây vào bảng đồng trung gian. Đảm bảo các mối nối tiếp xúc tốt nhất.

Lưu ý : Luôn sử dụng mỡ dẫn điện tại các điểm tiếp xúc để ngăn ngừa oxy hóa trong điều kiện độ ẩm cao

Nên dùng hộp tiếp địa bằng Nhựa hay Kim loại?

Nếu bạn đang phân vân giữa các lựa chọn, hãy cân nhắc các tiêu chí sau:

• Môi trường khắc nghiệt: Nên chọn Inox 304 để tránh tình trạng mục nát do axit trong nước mưa.

• Tiết kiệm chi phí: Hộp nhựa ABS là lựa chọn tối ưu cho các hộ gia đình với chi phí chỉ bằng 1/3 hộp kim loại.

• Độ bền vật lý: Tại các khu vực có nhiều phương tiện qua lại, hộp thép có khả năng chịu va đập tốt hơn hẳn.

 Bao lâu thì nên mở hộp kiểm tra để đo điện trở một lần?

Theo tiêu chuẩn TCVN 9385:2012, hệ thống tiếp địa nên được kiểm tra định kỳ ít nhất 1 lần mỗi năm, tốt nhất là vào trước mùa mưa.

Điện trở tiếp địa bao nhiêu là đạt chuẩn?

Đối với hệ thống chống sét trực tiếp, điện trở suất của đất sau khi đóng cọc phải nhỏ hơn 10 Ohm. Đối với các thiết bị viễn thông nhạy cảm, con số này thường yêu cầu dưới 1 Ohm.

Có thể lắp hộp kiểm tra tiếp địa dưới hố ga không?

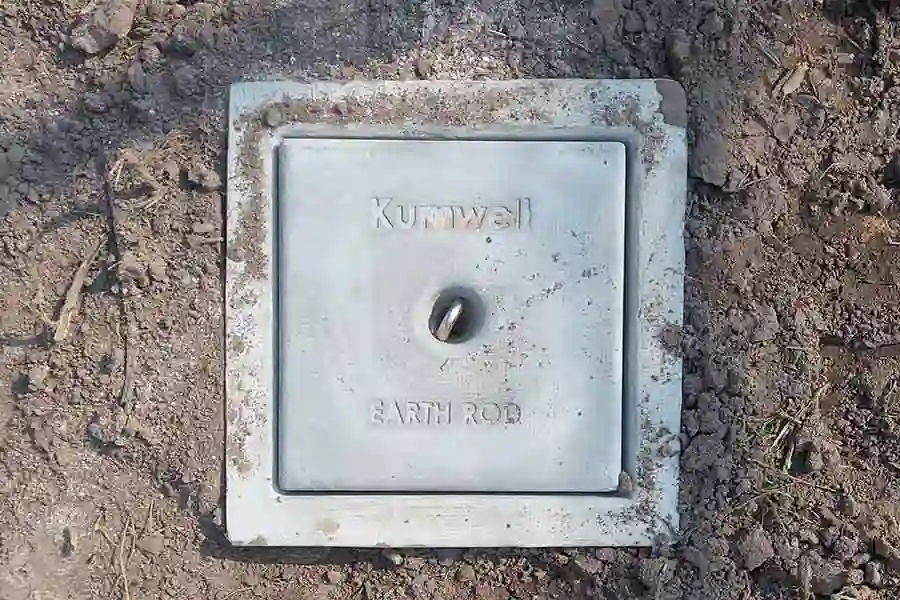

Hoàn toàn có thể. Trong trường hợp này, bạn nên sử dụng Hố kiểm tra tiếp địa bằng bê tông hoặc nhựa Polymer chuyên dụng có khả năng chịu tải trọng lớn (thường gọi là Earth Pit).

Hộp kiểm tra tiếp địa có bắt buộc không?

Có. Với các công trình cần nghiệm thu hệ thống chống sét hoặc đo điện trở định kỳ, hộp kiểm tra là yêu cầu gần như bắt buộc.

Không lắp hộp kiểm tra có sao không?

Không ảnh hưởng ngay, nhưng khi cần đo điện trở bạn sẽ phải đào đất, dễ làm hỏng mối nối và tăng chi phí bảo trì.

Hộp kiểm tra đặt ở đâu là đúng?

Nên đặt ở vị trí thấp, gần cọc tiếp địa, dễ thao tác nhưng không bị nước ngập hoặc va chạm

Bao lâu nên kiểm tra tiếp địa một lần?

Tối thiểu 6–12 tháng/lần, đặc biệt trước và sau mùa mưa bão.
