SPD DC 1000V Là Gì? Cách Chọn Thiết Bị Chống Sét Cho Hệ Thống Solar Bền Bỉ

Hệ thống điện năng lượng mặt trời (Solar) là một khoản đầu tư dài hạn lên đến 10-15 năm. Tuy nhiên, các tấm pin và bộ biến tần (Inverter) lại cực kỳ nhạy cảm với các xung điện áp cao do sét đánh gây ra. Trong bối cảnh đó, SPD DC 1000V đóng vai trò như một “lá chắn thép” bảo vệ tài sản của bạn. Vậy thiết bị này là gì và làm thế nào để chọn được loại phù hợp nhất? Hãy cùng đi sâu vào chi tiết

1. SPD DC 1000V là gì? Định nghĩa và Vai trò

SPD (Surge Protective Device) DC 1000V là thiết bị chống sét lan truyền được thiết kế đặc biệt cho các mạch điện một chiều (DC) có điện áp hoạt động tối đa lên đến 1000VDC. Trong hệ thống Solar, thiết bị này được lắp đặt giữa các dãy pin (Strings) và bộ biến tần (Inverter).

Vai trò của SPD DC trong hệ thống Solar

• Triệt tiêu xung điện áp: Khi có sét đánh gián tiếp hoặc các biến động lưới điện, SPD sẽ dẫn dòng điện dư thừa xuống đất chỉ trong vài nano giây.
• Bảo vệ Inverter: Đây là bộ phận đắt tiền nhất. SPD ngăn không cho xung điện cao thế xâm nhập và phá hủy các linh kiện điện tử nhạy cảm bên trong Inverter.
• Duy trì tuổi thọ hệ thống: Giảm thiểu rủi ro cháy nổ và hư hỏng tấm pin do quá áp.

2. Cấu tạo và Nguyên lý hoạt động của SPD DC 1000V

Một thiết bị SPD DC 1000V tiêu chuẩn thường bao gồm các module rời có thể thay thế (Pluggable modules). Trái tim của nó chính là các linh kiện bán dẫn như MOV (Metal Oxide Varistor) hoặc GDT (Gas Discharge Tube).

Nguyên lý hoạt động của SPD DC

1. Trạng thái bình thường: SPD có trở kháng cực cao, đóng vai trò như một mạch hở, không cho dòng điện rò rỉ qua.
2. Khi có xung sét: Ngay khi điện áp vượt ngưỡng định mức, trở kháng của MOV giảm đột ngột về gần bằng 0. SPD lúc này sẽ cắt dòng điện sét chạy thẳng xuống hệ thống tiếp địa.
3. Sau khi xung sét đi qua: SPD lập tức phục hồi trạng thái trở kháng cao ban đầu để hệ thống tiếp tục vận hành.

3. Sơ đồ lắp đặt SPD DC 1000V trong hệ thống năng lượng mặt trời

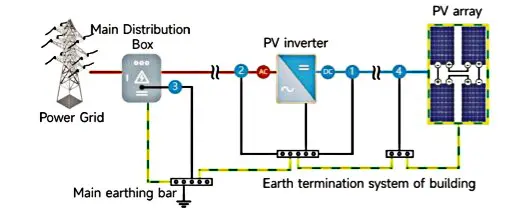

Sơ đồ lắp đặt SPD DC 1000V trong hệ thống điện mặt trời

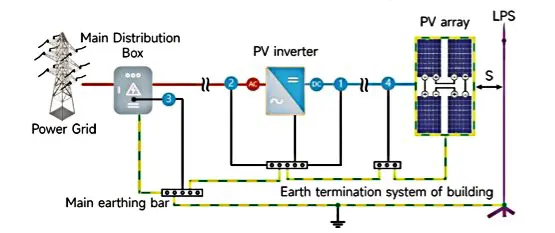

Sơ đồ lắp đặt SPD DC 1000V trong hệ thống điện mặt trời có hệ thống chống sét trực tiếp trên mái

4. Các thông số kỹ thuật “Sống còn” khi chọn SPD DC 1000V

Đừng bao giờ mua SPD chỉ dựa vào giá cả. Bạn cần đọc hiểu các thông số sau trên nhãn thiết bị:

4.1. Điện áp làm việc tối đa Uc hoặc Ucpv

Với SPD DC 1000V, chỉ số này thường là 1000VDC hoặc 1120VDC. Bạn phải đảm bảo Uc của SPD luôn lớn hơn điện áp hở mạch (Voc) của dãy pin mặt trời.

4.2. Cấp bảo vệ (Type1, Type 2, Type 1+2)

• Type 1 (T1): Dùng cho khu vực có mật độ sét đánh trực tiếp cao, thường lắp ở tủ tổng.
• Type 2 (T2): Phổ biến nhất cho hệ thống Solar, chống sét lan truyền từ xa hoặc do đóng cắt lưới điện.
• Type 1+2: Kết hợp cả hai tính năng, tối ưu cho các trạm Solar áp mái.

4.3. Dòng xả định mức (In) và Dòng xả cực đại (Imax)

• In: Dòng điện mà SPD có thể chịu đựng lặp lại nhiều lần (thường 20kA).
• Imax: Ngưỡng chịu đựng cao nhất trong một lần duy nhất (thường 40-50kA). Chỉ số này càng cao, độ bền của thiết bị trước các cú sét lớn càng tốt.

4.4. Điện áp bảo vệ (Up)

Đây là mức điện áp còn lại mà thiết bị phía sau (Inverter) phải chịu đựng. Up càng thấp thì mức độ bảo vệ càng an toàn. Đối với hệ 1000V, Up thường dao động từ 3.2kV đến 4kV.

5. Hướng dẫn cách chọn SPD cho hệ thống Solar theo từng bước

Để chọn được thiết bị “đúng người đúng thời điểm”, bạn hãy làm theo quy trình sau:

Bước 1: Xác định điện áp hệ thống

Kiểm tra thông số Inverter hoặc tính toán tổng Voc của các tấm pin nối tiếp. Nếu tổng áp là 850V, bạn bắt buộc phải dùng loại 1000V. Không nên dùng loại 600V vì sẽ gây nhảy thiết bị liên tục.

Bước 2: Đánh giá rủi ro khu vực

• Khu vực trống trải, đồi cao: Ưu tiên SPD Type 1+2 với Imax:
• Khu vực dân cư, có nhiều cột thu lôi xung quanh: Có thể dùng SPD Type 2 với Imax

Bước 3: Chọn thương hiệu uy tín

Trong ngành Solar, sự ổn định là số 1. Các thương hiệu như Prosurge, LS, Phoenix Contact, hay các dòng chuyên dụng như Feeo là những cái tên bạn có thể tin tưởng.

Bước 4: Kiểm tra tính năng cảnh báo

Nên chọn loại có cửa sổ hiển thị trạng thái (Xanh: Bình thường, Đỏ: Hỏng cần thay thế) và có tiếp điểm phụ (Remote Signal) để kết nối với hệ thống giám sát từ xa.

6. Lưu ý quan trọng khi lắp đặt SPD DC 1000V

Dù bạn mua thiết bị tốt nhất thế giới, nó vẫn vô dụng nếu lắp đặt sai cách.

1. Khoảng cách dây dẫn: Dây nối từ dây pha đến SPD và từ SPD đến thanh tiếp địa phải càng ngắn càng tốt.
2. Hệ thống tiếp địa: Điện trở tiếp địa phải đạt chuẩn (thường < 10 Ohm, tốt nhất là < 4 Ohm). Nếu đất không thoát điện tốt, xung sét sẽ quay ngược lại phá hủy thiết bị.
3. Tiết diện dây: Sử dụng dây đồng tiếp địa tối thiểu 6mm² (với Type 2) hoặc 16mm² (với Type 1).

7. Câu hỏi thường gặp

Q1: SPD DC 1000V có dùng được cho điện AC không?

Trả lời: Tuyệt đối không. Cấu tạo của SPD DC và AC khác nhau về khả năng dập hồ quang. Sử dụng SPD DC cho AC hoặc ngược lại có thể gây cháy nổ nghiêm trọng.

Q2: Bao lâu thì cần thay thế module SPD?

Trả lời: Bạn nên kiểm tra định kỳ 6 tháng/lần. Nếu cửa sổ hiển thị chuyển sang màu đỏ, hoặc sau một trận sét lớn mà thiết bị có dấu hiệu biến dạng, hãy thay thế module ngay lập tức.

Q3: Tại sao Inverter đã có tích hợp chống sét mà vẫn cần lắp thêm SPD bên ngoài?

Trả lời: Chống sét tích hợp trong Inverter thường là cấp bảo vệ thấp và khó thay thế khi hỏng (phải gửi cả Inverter đi sửa). Lắp SPD bên ngoài giúp tạo thêm một lớp bảo vệ và dễ dàng thay thế module với chi phí rẻ hơn nhiều.

Q4: Lắp SPD ở đầu tấm pin hay đầu Inverter?

Trả lời: Nếu khoảng cách từ tấm pin đến Inverter > 10m, bạn nên lắp SPD ở cả hai đầu để đảm bảo bảo vệ toàn diện cho cả dây dẫn và thiết bị.

Q5: SPD 1000V có lắp được cho hệ thống 48V hay 150V không?

Trả lời: Có thể lắp về mặt lý thuyết nhưng không hiệu quả. Vì ngưỡng bảo vệ ($U_p$) của SPD 1000V quá cao so với mức chịu đựng của thiết bị hệ 48V, dẫn đến việc thiết bị bị hỏng trước khi SPD kịp tác động.
