SPD Type 1 Lắp Ở Đâu? Vị Trí Chuẩn Trong Hệ Thống Điện Theo IEC 61643

Khi sét đánh hoặc xảy ra quá áp từ lưới điện, năng lượng xung có thể đạt hàng chục kilowatt trong vài micro giây — đủ để phá hủy toàn bộ hệ thống điện của một tòa nhà chỉ trong tích tắc. SPD (Surge Protective Device) Type 1 là lớp phòng thủ đầu tiên, được thiết kế để hấp thụ và triệt tiêu năng lượng xung này ngay tại điểm vào của nguồn điện. Tuy nhiên, nhiều kỹ sư và nhà thầu điện vẫn còn nhầm lẫn về vị trí lắp đặt chính xác của thiết bị này. Bài viết dưới đây trả lời toàn diện câu hỏi: SPD Type 1 lắp ở đâu?

1. SPD Type 1 là gì? SPD Type 1 Lắp Ở Đâu? Tại sao phải lắp ở đầu nguồn?

SPD (Surge Protective Device) Type 1 là dòng thiết bị cắt sét sơ cấp, được thiết kế để chịu đựng các xung sét cực lớn với dạng sóng 10/350µs. Đây là những xung sét có năng lượng cực cao, thường xuất hiện khi sét đánh trực tiếp vào hệ thống chống sét bên ngoài hoặc đường dây trên không.

Đây là cấp bảo vệ đầu tiên trong hệ thống bảo vệ chống sét lan truyền 3 cấp theo tiêu chuẩn IEC 61643-11. Vị trí này được chọn vì đây là điểm tiếp nhận trực tiếp xung năng lượng cao nhất từ bên ngoài trước khi phân phối vào các mạch nhánh.

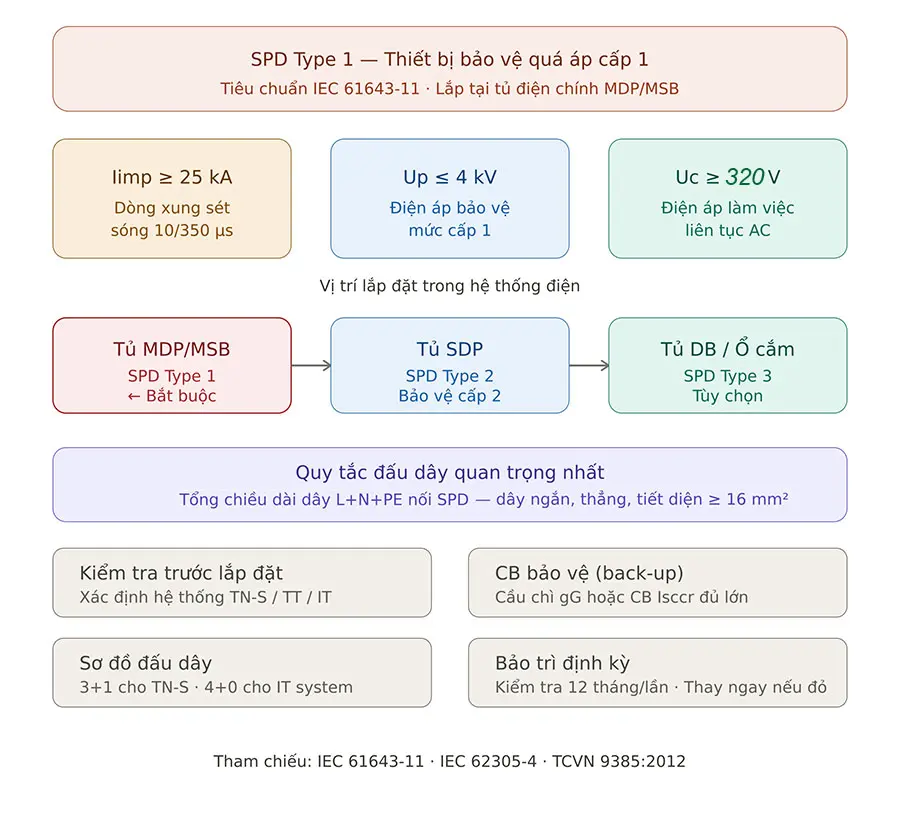

2. Vị trí lắp đặt SPD Type 1 chuẩn kỹ thuật

Theo tiêu chuẩn quốc tế IEC 61643-11 và EN 61643-11, vị trí lắp đặt SPD Type 1 được quy định cụ thể như sau:

2.1. Lắp đặt tại tủ điện tổng (MSB)

Vị trí tối ưu nhất để lắp SPD Type 1 là tại Tủ điện chính (Main Switchboard – MSB).

• Tại sao? Đây là điểm nhập nguồn từ máy biến áp hoặc lưới điện hạ thế vào công trình. Việc lắp đặt tại đây giúp ngăn chặn xung sét ngay từ lối vào, không cho chúng len lỏi sâu vào các nhánh điện bên trong.
• Cách lắp: SPD Type 1 thường được lắp song song với nguồn điện, ngay sau thiết bị đóng cắt tổng (MCCB/ACB tổng) của tòa nhà.

2.2. Khoảng cách lắp đặt giữa các cấp chống sét lan truyền

Một lưu ý kỹ thuật quan trọng là quy tắc 5 mét. Nếu khoảng cách từ SPD Type 1 đến thiết bị cần bảo vệ quá xa (>10m), điện áp dư (Up) có thể tăng lên do hiện tượng phản xạ sóng, làm giảm hiệu quả bảo vệ. Trong trường hợp này, bạn cần phối hợp thêm SPD Type 2 ở các tủ tầng.

3. Sơ đồ đấu nối SPD Type 1 phổ biến

Tùy vào hệ thống tiếp địa (TT, TN-S, TNC-S), sơ đồ đấu nối sẽ khác nhau:

1. Hệ thống TN-S: Đấu nối 4 cực (L1, L2, L3, N) xuống thanh PE.
2. Hệ thống TT: Sử dụng sơ đồ “3+1” (3 cực pha đấu vào N thông qua Spark Gap, N đấu xuống đất) để tránh dòng rò.

4. Những lưu ý quan trọng khi lắp đặt SPD Type 1

• Tiết diện dây dẫn: Dây tiếp địa cho SPD Type 1 tối thiểu phải là 16mm2 (đồng).
• Thiết bị bảo vệ đi kèm: Phải lắp đặt cầu chì hoặc CB dự phòng (Back-up fuse) để cách ly SPD khi nó bị hỏng (ngắn mạch), tránh gây cháy nổ tủ điện.
• Khả năng cắt sét (Iimp): Chọn thiết bị có dòng Iimp tối thiểu 12,5kA hoặc 25kA tùy theo mức độ rủi ro của khu vực.

5. Câu hỏi thường gặp

SPD Type 1 có bắt buộc lắp không?

Theo IEC 62305-4 và TCVN 9385:2012, SPD Type 1 là bắt buộc đối với các công trình có hệ thống chống sét trực tiếp (kim thu sét, lồng Faraday) hoặc đường dây cung cấp điện đi nổi (overhead line). Với công trình dùng cáp ngầm, việc lắp đặt tùy thuộc vào mức độ rủi ro sét đánh tính toán theo IEC 62305-2.

SPD Type 1 có bắt buộc lắp tại tủ điện tổng không?

Có. SPD Type 1 được thiết kế để chịu dòng sét trực tiếp cường độ cao (xung 10/350µs), do đó nó phải được lắp tại điểm nhập nguồn của tòa nhà, thông thường là tủ điện tổng (MSB) để ngăn chặn năng lượng sét xâm nhập sâu vào hệ thống.

Có thể lắp SPD Type 1 ở tủ điện nhánh không?

Không nên. SPD Type 1 được thiết kế cho xung sét trực tiếp tại đầu nguồn. Lắp ở tủ nhánh không tối ưu năng lượng và gây lãng phí chi phí.

SPD Type 1 lắp trước hay sau MCCB tổng?

SPD Type 1 được lắp sau MCCB tổng (phía tải của CB). Mục đích là để MCCB tổng bảo vệ SPD khi xảy ra ngắn mạch nội bộ trong thiết bị SPD. Một số nhà sản xuất cung cấp SPD tích hợp bộ ngắt mạch dự phòng riêng — khi đó vẫn duy trì kết nối song song với thanh cái chính.

Có cần lắp thêm CB bảo vệ cho SPD Type 1 không?

Có. Cần lắp một CB chuyên dụng (Back-up fuse/CB) trước SPD Type 1 theo khuyến nghị của nhà sản xuất, thường là cầu chì gG hoặc CB có khả năng ngắt ngắn mạch cao. Giá trị dòng cắt của CB này phải phù hợp với dòng ngắn mạch tại điểm lắp và thông số Isccr của SPD.

Sự khác biệt giữa SPD Type 1 và Type 2 là gì?

Type 1 chống xung 10/350µs (sét trực tiếp), trong khi Type 2 chống xung 8/20µs (sét gián tiếp/quá áp nội bộ).

Tại sao cần lắp SPD Type 1 khi đã có kim thu sét?

 Kim thu sét chỉ bảo vệ cấu trúc tòa nhà. SPD bảo vệ các thiết bị điện bên trong khỏi xung điện lan truyền qua đường dây.

SPD Type 1 có cần bảo trì không?

Có. Cần kiểm tra cửa sổ hiển thị màu (Xanh: Tốt, Đỏ: Hỏng) định kỳ sau mỗi mùa mưa bão.

SPD Type 1 lắp theo sơ đồ đấu dây nào — 3+1 hay 4+0?

Phụ thuộc vào hệ thống tiếp địa:

• • TN-C-S / TN-S: dùng sơ đồ 3+1 (3 pha + dây N — đấu giữa N và PE)
  • TT system: dùng sơ đồ 3+1 kết hợp điện trở tiếp địa tốt
  • IT system: dùng sơ đồ 4+0 (đấu từng pha xuống PE)

Chọn sai sơ đồ đấu dây làm giảm mức bảo vệ hoặc gây sự cố tiếp địa.

Dây tiếp địa cho SPD Type 1 cần tiết diện bao nhiêu?

Theo tiêu chuẩn, dây nối đất cho SPD Type 1 tối thiểu phải đạt 16mm2 (đồng) để đảm bảo thoát dòng sét cực lớn một cách an toàn và nhanh chóng.

Làm sao biết SPD Type 1 còn hoạt động tốt?

Hầu hết các thiết bị SPD có cửa sổ hiển thị trạng thái (màu xanh là tốt, màu đỏ là hỏng/cần thay thế) hoặc có tiếp điểm phụ để kết nối hệ thống cảnh báo từ xa.

6. Kết luận

SPD Type 1 không phải tùy chọn — đây là lớp bảo vệ sống còn cho toàn bộ hệ thống điện của công trình. Lắp đúng vị trí (tủ điện chính MDP, sau MCCB tổng), đúng tiêu chuẩn (IEC 61643-11), đúng kỹ thuật đấu dây (dây ngắn, tiết diện đủ, sơ đồ phù hợp hệ thống tiếp địa) là ba yếu tố quyết định hiệu quả bảo vệ thực sự. Việc bỏ qua hoặc lắp sai SPD Type 1 đồng nghĩa với việc toàn bộ thiết bị điện trong tòa nhà — từ biến tần, PLC đến UPS và server — đều đang hoạt động mà không có lớp phòng thủ đầu tiên.

Nếu bạn đang thiết kế hoặc kiểm tra hệ thống điện, hãy đối chiếu vị trí và thông số SPD Type 1 của công trình với các tiêu chí trên — đây là bước kiểm tra nhanh nhưng có giá trị bảo vệ dài hạn cực kỳ lớn.
